Аксессуары поворотного стола
TIGER
Accessoyies Of Rotary Table

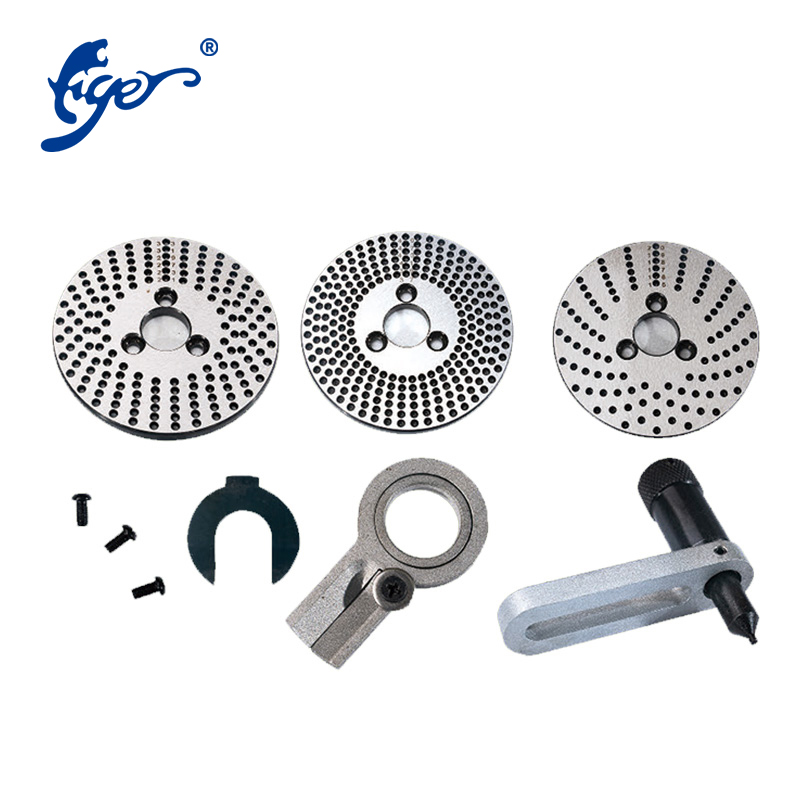

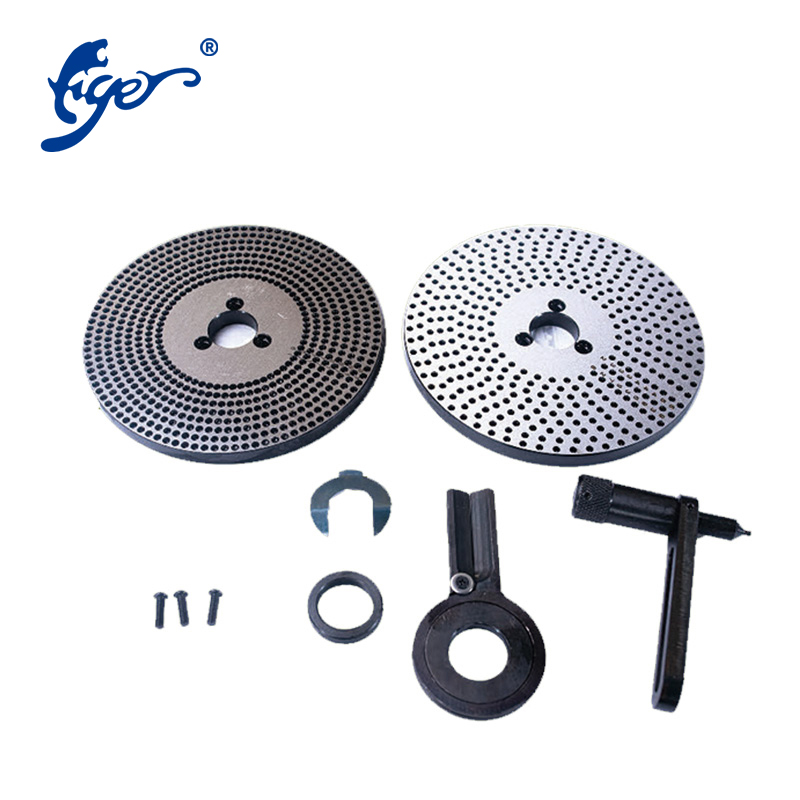

В комплект разделительных пластин входят индексная пластина, кривошип, 3 винта, сектор и U-образная шайба.
Технический параметр
| МОДЕЛЬ № | ИСПОЛЬЗУЕТСЯ С МОДЕЛИ |
| Ф-3» | ХВ-3, ТСК3 |
| Ф-3» | ВВ 4, ТСК4 |
| Ф-4» | ХВ-5, ТСК5 |
| Ф-5' | ХВ-6, ТСК6, ТС160 |
| Ф-6' | ХВ-8, ТСК-8, ТС200 |
| Ф-8» | ХВ-10, ТСК250, ТС250 |
| Ф-10» | ХВ-12, ТС320, ТСК320 |
| Ф-12» | ХВ14 |
| Ф-14» | ХВ-16, ТСК400, Ц400 |
| Модель №. | Макс | Мин | Используется для модели |
| ТС-О | 90 3.54 | 42 1.65 | ХВ-3 ХВ-4 ХВ-5 |
| ТС-1 | 131 5.15 | 97 3.81 | HV6, CC-6, CS-6 |
| ТС-2 | 210 8.26 | 130 5.12 | HV8, 10, 12, CC-8, CS-8 |
| ТС-3 | 300 11.81 | 210 8.27 | ХВ-14, ХВ-16 |
| MODEL | Используемая модель |
| ДП-1 | ХВ-3, ХВ-4, ХВ-5, ХВ-6, TS160, |
| Количество отверстий разделительных пластин |
| А-Пластина 15,16,17,18,19,20 |
| B-Пластина 21,23.27,29,31.33 |
| А-Пластина 37, 39, 41,43,47,49 |
| MODEL | Используемая модель |
| ДП-2 | ХВ8, 10, 12, 14/ТС200, ТС250, ТС320, ТС400 |
| Количество отверстий разделительных пластин | |
| Тарелка | 26,30.34.38,41,44,47.51,57 |
| Тарелка | 28,32,37,39,43,46.49,53,59 |
| B-Пластина | 61,67,71, 77,81,87,91,97 |
| B-Пластина | 63,69,73,79,83,89,93,99 |
