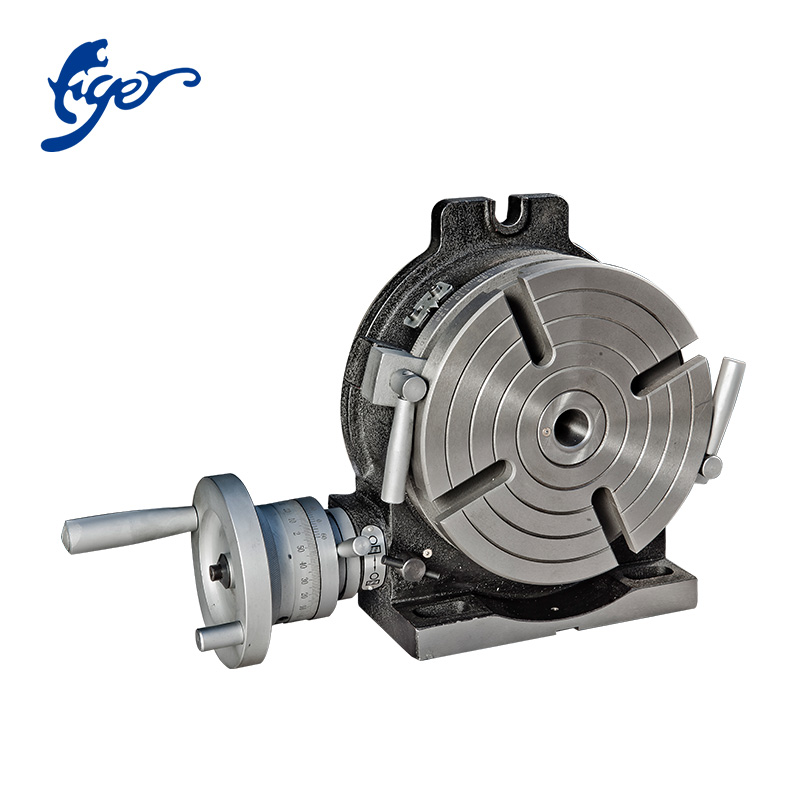

Технические параметры
| ЭЛЕМЕНТ | TSL75 HV3' | TSL100 HV4' | TSL125 HV5' | ТСЛ150 ХВ6 | ТСЛ200 ХВ8 | ТСЛ250 ХВ10 | ТСЛ300 ХВ12 | ТСЛ350 ХВ14 | ТСЛ400 ХВ16 | ТСЛ500 ХВ20 | ТСЛ600 ХВ25 | ТСЛ800 |
| Диаметр стола мм | Φ76,2 | Φ110 | Φ127 | Φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 | Φ500 | Φ630 | Φ800 |
| Конус Морзе центрального отверстия | / | МТ2 | МТ2 | МТ2 | МТ3 | МТ3 | МТ4 | МТ4 | МТ4 | МТ5 | 200 | МТ6 |
| Высота центра для крепления Verti, мм | 59 | 85.5 | 90 | 100 | 135 | 165 | 195 | 230 | 260 | 310 | 400 | 500 |
| Ширина Т-образного паза ммх | 8 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 18 | 22 |
| Прилегающий угол Т-образного паза | 90° | 120° | 120° | 90° | 90° | 60° | 60° | 60° | 60° | 45° | 45° | 45° |
| Ширина запирающего ключа мм | 12 | 12 | 12 | 16 | 16 | 16 | 16 | 16 | 16 | 22 | 22 | 22 |
| Модули червяка и червячной передачи | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 2 | 2 | 2.5 | 2.5 | 4 | 5.5 |
| Передаточное число червячной передачи | 1:36 | 1:72 | 1:72 | 1:90 | 1:90 | 1:90 | 1:90 | 1:90 | 1:90 | 1:120 | 1:120 | 1:120 |
| Выпускной стол | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° |
| Угол поворота стола за один оборот червяка | 10° | 5° | 5° | 4° | 4° | 4° | 4° | 4° | 4° | 3° | 3° | 3° |
| Мин. значение нониуса | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов |
| Точность индексации | ±120 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов | ±60 дюймов |
| Макс.подшипник (со столом по горизонтали), кг | 15 | 40 | 50 | 60 | 70 | 80 | 100 | 125 | 150 | 300 | 450 | 1500 |
| Макс. подшипник (с вертикальным столом), кг | 10 | 20 | 25 | 30 | 35 | 40 | 60 | 75 | 80 | 200 | 200 | 750 |

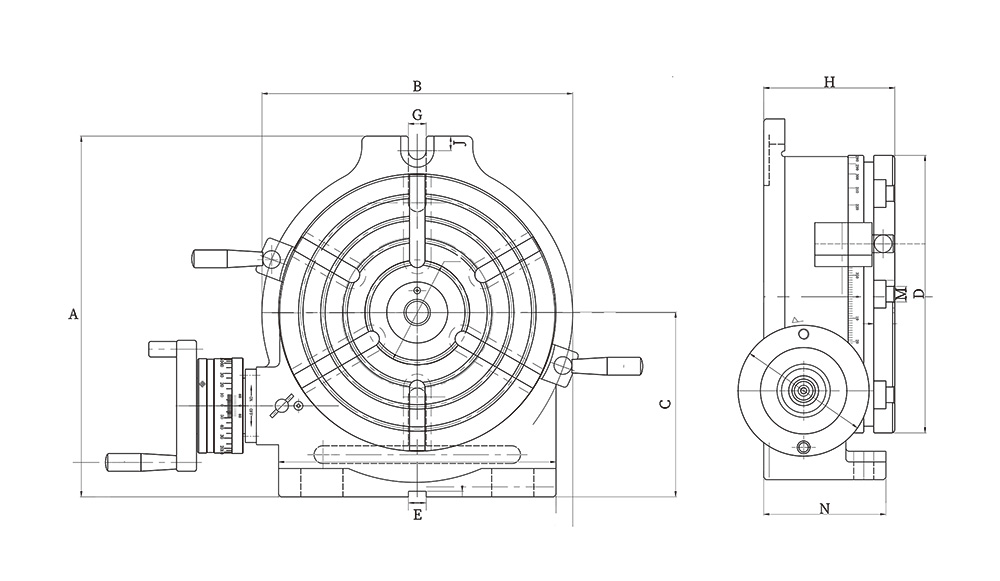

| ЭЛЕМЕНТ | ТСЛ75 (ХВ-3) | ТСЛ100 (ВВ-4) | ТСЛ125 (ХВ-5) | ТСЛ150 (ХВ-6) | ТСЛ200 (ВВ-8) | ТСЛ250 (ХВ10) | ТСЛ300 (ХВ-12) | ТСЛ350 (ХВ-14) | ТСЛ400 (ХВ-16) | ТСЛ500 (ХВ-20) | ТСЛ600 (ХВ-25) | ТСЛ800 |
| A | 98 | 146 | 155 | 200 | 265 | 325 | 388 | 450 | 510 | 610 | 765 | 960 |
| B | 78 | 115 | 127 | 160 | 220 | 280 | 330 | 390 | 445 | 560 | 680 | 850 |
| C | 59 | 85.5 | 90 | 100 | 135 | 165 | 195 | 230 | 260 | 310 | 400 | 500 |
| D | Φ76,2 | Φ110 | Φ127 | Φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 | Φ500 | Φ630 | Φ800 |
| E | 12 | 12 | 12 | 16 | 16 | 16 | 16 | 16 | 18 | 22 | 22 | 22 |
| G | / | / | / | 16 | 17 | 17 | 16 | 17 | 16 | 22 | 22 | 22 |
| H | 83 | 85 | 85 | 86 | 105 | 120 | 135 | 135 | 145 | 165 | 220 | 345 |
| J | / | / | / | 10 | 15 | 15 | 17 | 17 | 17 | 25 | 20 | 22 |
| M | / | МТ2 | МТ2 | МТ2 | МТ3 | МТ3 | МТ4 | МТ4 | МТ4 | МТ5 | 200 сквозное отверстие | МТ6 |
| N | 68 | 68 | 68 | 78 | 98 | 110 | 128 | 130 | 130 | 160 | 220 | 295 |
| Вес нетто кг | 4.8 | 9 | 10 | 11 | 26 | 41 | 66 | 83 | 118 | 202 | 500 | 1200 |
| Общий вес кг | 5 | 10.5 | 10.7 | 12 | 26.5 | 42 | 73 | 85 | 128 | 225 | 550 | 1250 |
| Размер коробки Длина L | 187 | 305 | 305 | 305 | 430 | 430 | 510 | 546 | 600 | 756 | 876 | 1080 |
| Размер коробки Ширина Вт | 94 | 260 | 260 | 260 | 380 | 380 | 425 | 491 | 550 | 646 | 876 | 1050 |
| Размер коробки Высота H | 113 | 155 | 155 | 155 | 180 | 180 | 245 | 250 | 260 | 330 | 330 | 480 |
