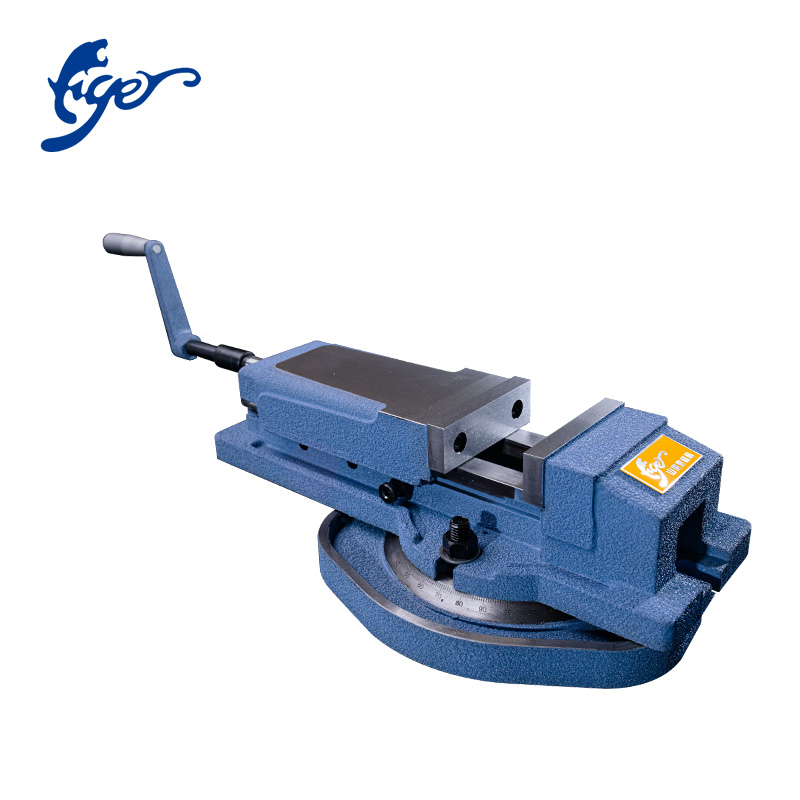

HP-4В/5В/6В/8В
TIGER
HP-4V/5V/6V/8V
◆ 3 ДИАПАЗОНА ОТКРЫТИЯ ЩЕКОВ
Расстояние открытия челюстей данного устройства варьируется в трех диапазонах. Его скользящий приклад можно расположить и зафиксировать с помощью стопорного штифта в месте, выбранном в соответствии с размером монтируемой детали, как указано в таблице ниже. Таким образом, время, необходимое для подготовки и закрепления заготовки, сводится к минимуму.
Технические параметры
| Модель №. | 3 шага Положение зажима X | 3-х ступенчатое положение зажима Y | 3 ступени положения зажима Z |
| ХП-4В | 0–60 | 57–115 | 110–170 |
| ХП-5В | 0–72 | 70–140 | 135–220 |
| НР-6В | 0–100 | 98–200 | 195–305 |
| НР-8В | 0–100 | 98–200 | 195–305 |
Модель №. | Ширина челюсти (А) | Глубина челюсти (а) | Открытие челюсти (С) | D | E | F | G | H | I | J | K | L | Зажимная сила | Вес Обычный | Вес с поворотным основанием |
| ХП-4В | 100 | 36 | 170 | 525 | 430 | 130 | 160 | 94 | 60 | 78 | 100 | 155 | 2600 кг | 16 кг | 22 кг |
| 4 дюйма | 1,42 дюйма | 6,7 дюйма | 5720 фунтов | 36 фунтов | 48,5 фунтов | ||||||||||
| ХП-5В | 125 | 46 | 220 | 670 | 540 | 165 | 185 | 118 | 72 | 97 | 117 | 185 | 3500 кг | 32 кг | 42 кг |
| 5 дюймов | 1,81 дюйма | 8,66 дюйма | 7700 фунтов | 70,4 фунта | 92,4 фунта | ||||||||||
| НР-6В | 155 | 53.6 | 305 | 960 | 615 | 202 | 232 | 136 | 82 | 115 | 125 | 255 | 4600 кг | 58 кг | 75 кг |
| 6 дюймов | 2.10' | 12 дюймов | 10120 фунтов | 128 фунтов | 165 фунтов | ||||||||||
| НР-8В | 200 | 62 | 305 | 1020 | 700 | 240 | 280 | 162 | 100 | 160 | 165 | 266 | 7200 кг | 96 кг | 125 кг |
| 8 дюймов | 2,44 дюйма | 12 дюймов | 15840 фунтов | 212 фунтов | 275 фунтов |
