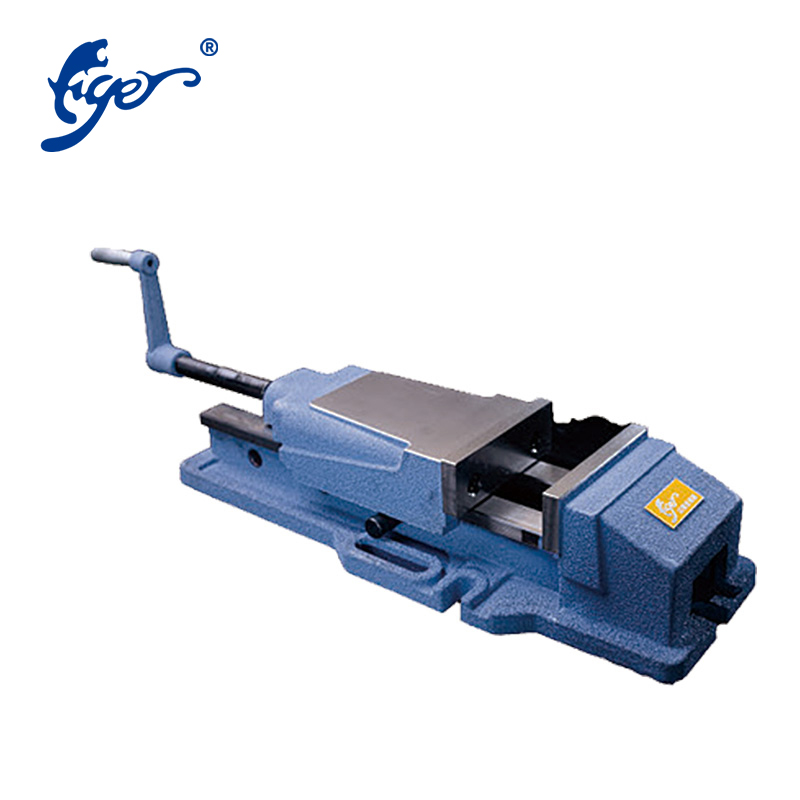

3 ДИАПАЗОНА ОТКРЫТИЯ ЧЕЛЮСЕЙ
Расстояние открытия челюсти этого устройства варьируется в трех диапазонах, а его скользящий приклад можно перемещать и фиксировать с помощью контрольного штифта в положении, выбранном в соответствии с размером монтируемой работы.согласно таблице здесь. Таким образом, время, необходимое на подготовку и правильное выполнение работы, сведено к минимуму.
Технический параметр
| МОДЕЛЬ №. | 3-СТУПЕНЧАТОЕ ПОЛОЖЕНИЕ ЗАЖИМА | ||
| X | Y | Z | |
| ХП-4В | 0-60 | 57-115 | 110-170 |
| ХП-5В | 0-72 | 70-140 | 135-220 |
| НР-6В | 0-100 | 98-200 | 195-305 |
| ХП-8в | 0-100 | 98-200 | 195-305 |
| MODEL НЕТ | ЧЕЛЮСТЬ ШИРИНА (А) | ЧЕЛЮСТЬ ГЛУБИНА (а) | ЧЕЛЮСТЬ ОТКРЫТИЕ (С) | D | E | F | G | H | 1 | J | K | L | ЗАЖИМ ФРОСЕ | МАССА | |
| Простой | с поворотным механизмом База | ||||||||||||||
| ХП-4в | 100 4 | 36 1.42 | 170 6,7 дюйма | 525 | 430 | 130 | 160 | 94 | 60 | 78 | 100 | 155 | 2600 кг 5720ibs | 16 кг 36 фунтов | 22 кг 48,5 фунтов |
| ХП-5в | 125 5 | 46 1,81 дюйма | 220 8.66 | 670 | 540 | 165 | 185 | 118 | 72 | 97 | 117 | 185 | 3500 кг 7700 фунтов | 32 кг 70,4 фунта | 42 кг 92,4 фунта |
| ХП-6в | 155 6 | 53.6 2.10 | 305 12 | 960 | 615 | 202 | 232 | 136 | 82 | 115 | 125 | 255 | 4600 кг 10120ibs | 58 кг 128 фунтов | 75 кг 165 фунтов |
| ХП-8в | 200 8'. | 62 2.44 | 305 12 | 1020 | 700 | 240 | 280 | 162 | 100 | 160 | 165 | 266 | 7200 кг 15840ibs | 96 кг 212ibs | 125 кг 275 фунтов |
