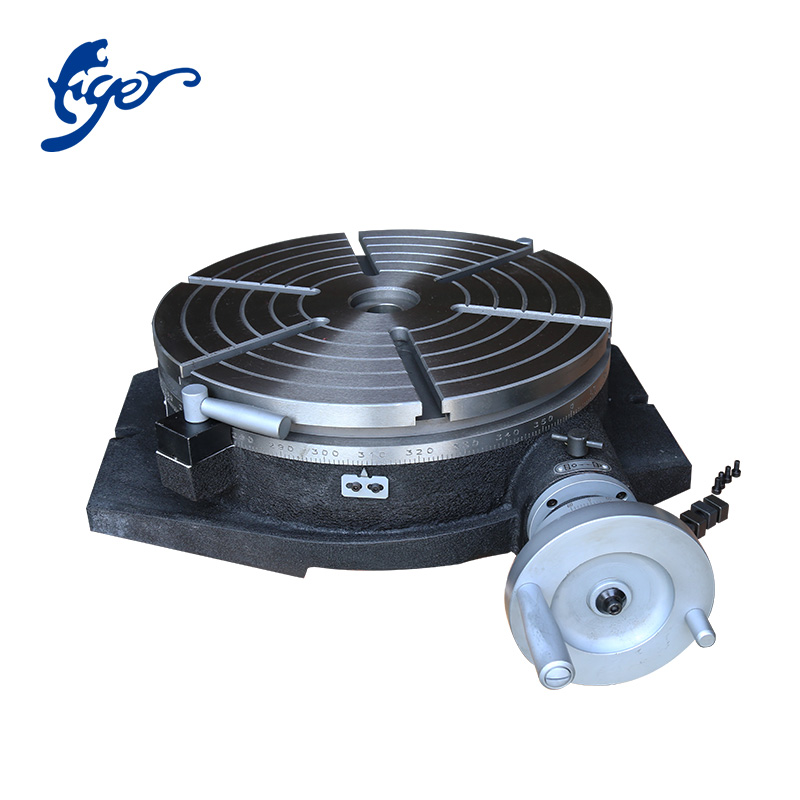

Поворотный стол является одним из важнейших аксессуаров фрезерного станка. Он широко используется для индексного растачивания, резки по кругу. Плоскость кривой круга, сегмент и т. д.
В качестве опции, разные таблицы поставляют разные фланцы, фланец будет упакован отдельно, в противном случае разделительные пластины, которые предусмотрены в опции, могут индексировать все целые числа от 2 до 66, а также могут индексировать числа от 67 до 132, которые могут быть разделены точно на числа 2, 3 и 5.
Технические параметры
| ЭЛЕМЕНТ | ТС 150А | ТС 200А | ТС 250А | ТС 320А | ТС 400А | ТС 500А | ТС 630А | ТС 800А | ТС 1000А | ТС 1250 | ТС 1600 |
| Диаметр стола (мм) | Φ150 | Φ200 | Φ250 | Φ320 | Φ400 | Φ500 | Φ630 | Φ800 | Φ1000 | Φ1250 | Φ1600 |
| Конус Морзе центрального отверстия | 2# | 3# | 3# | 4# | 4# | 5# | 5# | 6# | 6# | 6# | 6# |
| Ширина Т-образного паза (мм) | 14 | 14 | 14 | 14 | 16 | 18 | 18 | 22 | 22 | 22 | 22 |
| Прилегающий угол Т-образного паза | 90° | 90° | 60° | 60° | 60° | 45° | 45° | 45° | 45° | 45° | 45° |
| Ширина запирающего ключа (мм) | 16 | 16 | 14 | 14 | 18 | 22 | 22 | 22 | 22 | 22 | 22 |
| Модули червяка и червячной передачи | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° | 360° |
| Мин. значение нониуса | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов | 10 дюймов |
| Точность индексации | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов | 60 дюймов |
| Макс. рабочая нагрузка (кг) | 50 | 80 | 100 | 200 | 250 | 300 | 500 | 1200 | 2000 | 3000 | 6000 |
| Вес нетто (кг) | 12 | 23.5 | 33.5 | 65 | 125 | 215 | 345 | 800 | 1300 | 1580 | 2500 |
| Общий вес (кг) | 12.5 | 24.5 | 44.5 | 76 | 145 | 238 | 377 | 855 | 1400 | 1700 | 2700 |
| Габаритные размеры L (мм) | 305 | 427 | 500 | 580 | 750 | 850 | 800 | 1080 | 1270 | 1480 | 2100 |
| Габаритные размеры Ш (мм) | 260 | 387 | 400 | 480 | 616 | 730 | 800 | 1000 | 1220 | 1430 | 2100 |
| Габаритные размеры H (мм) | 160 | 180 | 210 | 238 | 280 | 302 | 340 | 420 | 400 | 460 | 500 |

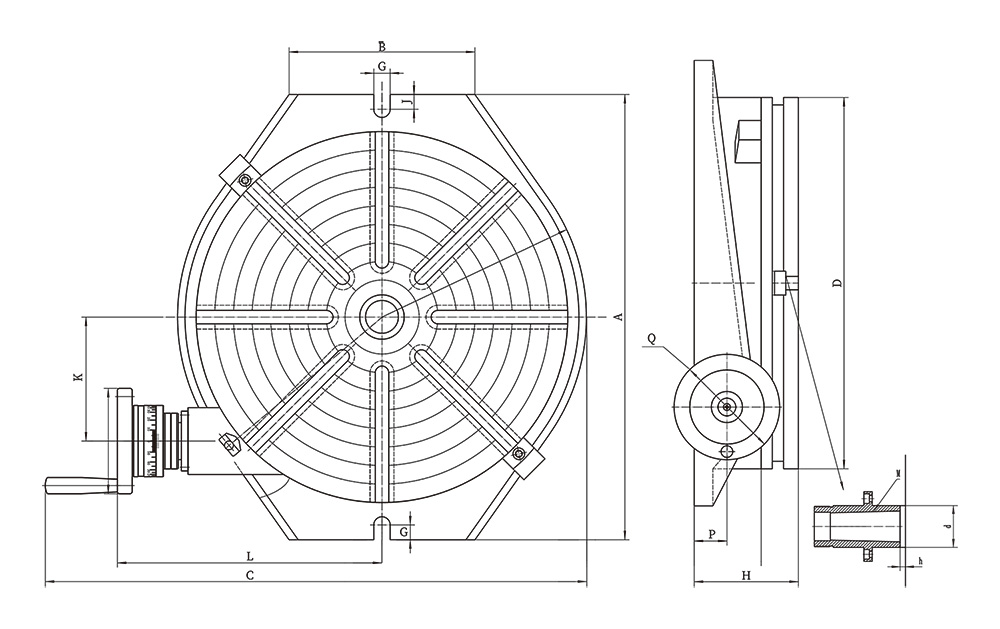

| Символ размера | ТС 150А | ТС 200А | ТС 250А | ТС 320А | ТС 400А | ТС 500А | ТС 630А | ТС 800А | ТС 1000А | ТС 1250А | ТС 1600А |
| A | 213 | 280 | 330 | 420 | 500 | 610 | 750 | 1000 | 1170 | 1400 | 1705 |
| B | 186 | 238 | 280 | 360 | 450 | 560 | 680 | 740 | 1080 | 1300 | 1664 |
| C | 260 | 390 | 415 | 480 | 640 | 680 | 898 | 1090 | 1235 | 1450 | 1670 |
| D | Φ150 | Φ200 | Φ250 | Φ320 | Φ400 | Φ500 | Φ630 | Φ800 | Φ1000 | Φ1250 | Φ1600 |
| G | 16 | 16 | 14 | 14 | 18 | 22 | 22 | 22 | 22 | 22 | 22 |
| H | 86 | 105 | 100 | 125 | 140 | 140 | 160 | 215 | 250 | 290 | 320 |
| J | 12 | 14 | 14 | 18 | 18 | 22 | 22 | 30 | 30 | 30 | 30 |
| K | 54 | 85 | 102.5 | 128.5 | 135 | 180 | 295 | 364 | 364 | 530 | 666 |
| L | 165 | 211 | 230 | 240 | 345 | 383 | 488 | 550 | 670 | 820 | 900 |
| M | МТ2 | МТ3 | МТ3 | МТ4 | МТ4 | МТ5 | МТ5 | МТ6 | МТ6 | МТ6 | МТ6 |
| P | 27 | 30 | 30.5 | 44 | 50 | 65 | 44 | 86 | 103 | 120 | 150 |
| Q | Φ85 | Φ115 | Φ115 | Φ115 | Φ140 | Φ140 | Φ200 | Φ250 | Φ250 | Φ250 | Φ250 |
| d | Φ36 | Φ48 | Φ50 | Φ60 | Φ60 | Φ60 | Φ60 | Φ75 | Φ75 | Φ75 | Φ75 |
| h | 5 | 5 | 5 | 5 | 10 | 10 | 5 | 14 | 14 | 14 | 14 |
