● Преподавание и обучение: в основном используется в профессиональных колледжах, инновационных лабораториях университетов и аналогичных учреждениях для преподавания и практического обучения одновременному 5-осному программированию на станках с ЧПУ. Позволяет студентам освоить технологию 5-осевой обработки на практике.
● Обработка мелких деталей: подходит для обработки небольших прецизионных 5-осевых компонентов и сложных деталей, например, изготовленных из алюминиевого сплава, меди, пластика и железа/стали для легкой обработки. Применимо для изготовления ювелирных изделий, сувениров, небольших механических деталей и т. д.

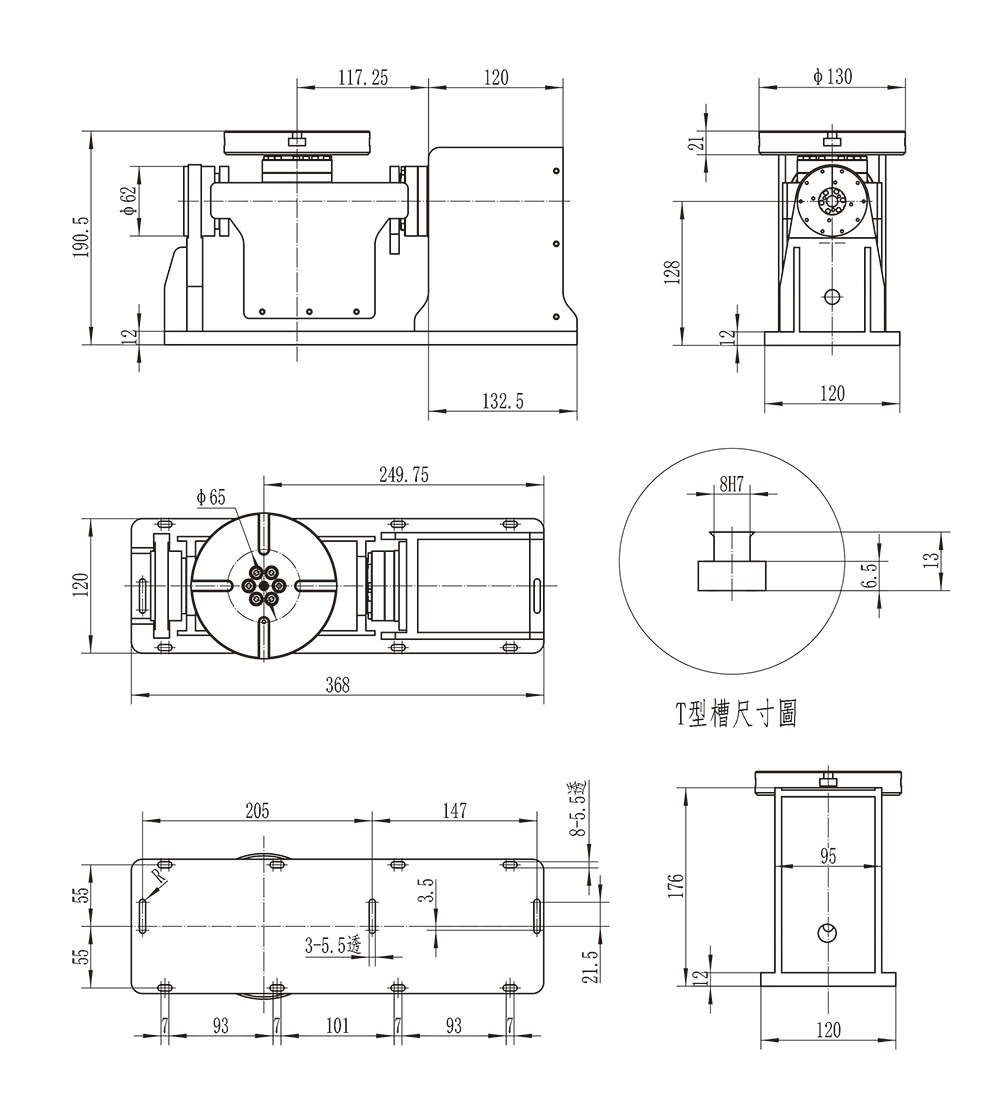

Технические параметры
| ЭЛЕМЕНТ | UNIT | Модель TBK-130 Поворотная ось | Модель TBK-130 Ось наклона (±100°) |
| Диаметр лицевой панели | мм | Φ130 | Φ130 |
| Диаметр центрального отверстия лицевой панели | мм | / | / |
| Диаметр отверстия втулки шпинделя | мм | / | / |
| Диаметр сквозного отверстия центрального отверстия | мм | / | / |
| Высота от основания до поверхности лицевой панели | мм | 190.5 | 190.5 |
| Размер Т-образного паза | мм | 4-8H7 | 4-8H7 |
| Ширина нижней направляющей клавиши | мм | / | / |
| Вал | - | Поворотная ось | Ось наклона ±100° |
| Минимальный угол установки | градус | 0.001 | 0.001 |
| Точность индексирования | угл.сек | 60 дюймов | 60 дюймов |
| Повторяемость Точность | угл.сек | 8 дюймов | 8 дюймов |
| Метод зажима (Рабочее давление: пневматический) | кг/см² | / | / |
| Зажимной момент | кг-м | / | / |
| Модель серводвигателя (Юкен) | - | YK260EC65E1 | YK260EC65E1 |
| Коэффициент уменьшения | - | 0.111111111 | 0.111111111 |
| Максимальная скорость лицевой панели | об/мин | 500 | 500 |
| Допустимый момент инерции нагрузки | кг.см.сек² | 0.079 | 0.079 |
| Допустимый вес заготовки (0° по горизонтали) | кг | 15 | 15 |
| Допустимый вес заготовки (наклон 0°~90°) | кг | 9 | 9 |
| Допустимая нагрузка (с зажатым столом) F | кгс | 4.5 | 4.5 |
| Допустимая нагрузка (с зажатым столом) F×l | кгс.м | 3.4 | 3.4 |
| Допустимая нагрузка (с зажатым столом) F×l | кгс.м | 3.4 | 3.4 |
| Допустимый крутящий момент резки | кгс.м | 3.6 | 3.6 |
| Вес стола (без двигателя) | кг | 15 | 15 |
