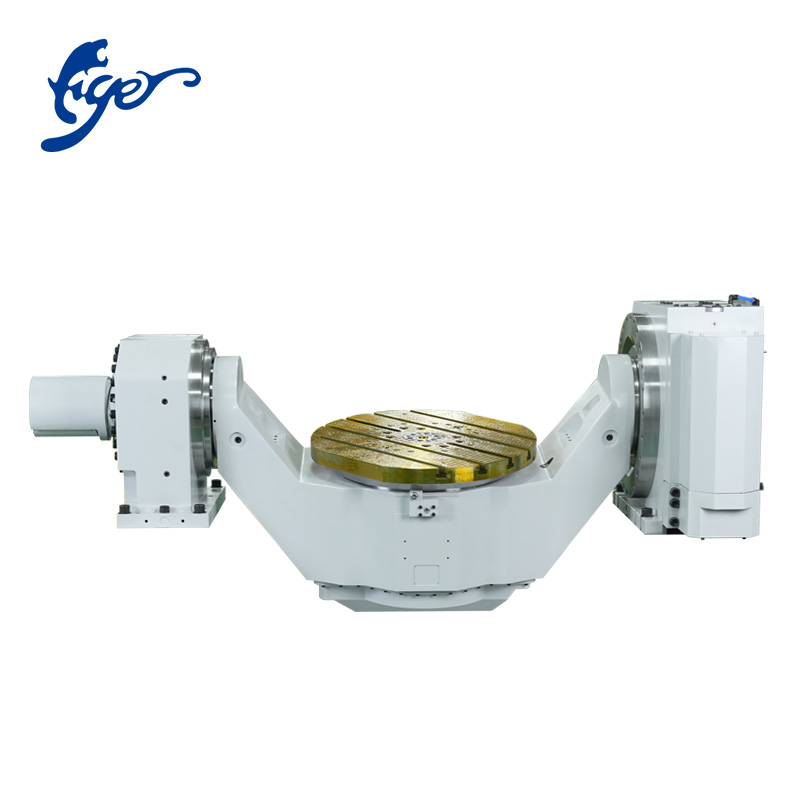

На оси А используется прецизионный планетарный редуктор в сочетании с механизмом кулачковых роликов, в котором используются пять зацепляющихся роликов, что обеспечивает высокую грузоподъемность, плавность работы и низкий уровень шума.
Ось C имеет структуру прямого привода статор-ротор с нулевым люфтом, что обеспечивает высокую точность передачи.
И ось A, и ось C имеют полное управление с обратной связью, что делает их пригодными для высокоточной обработки деталей и пресс-форм.

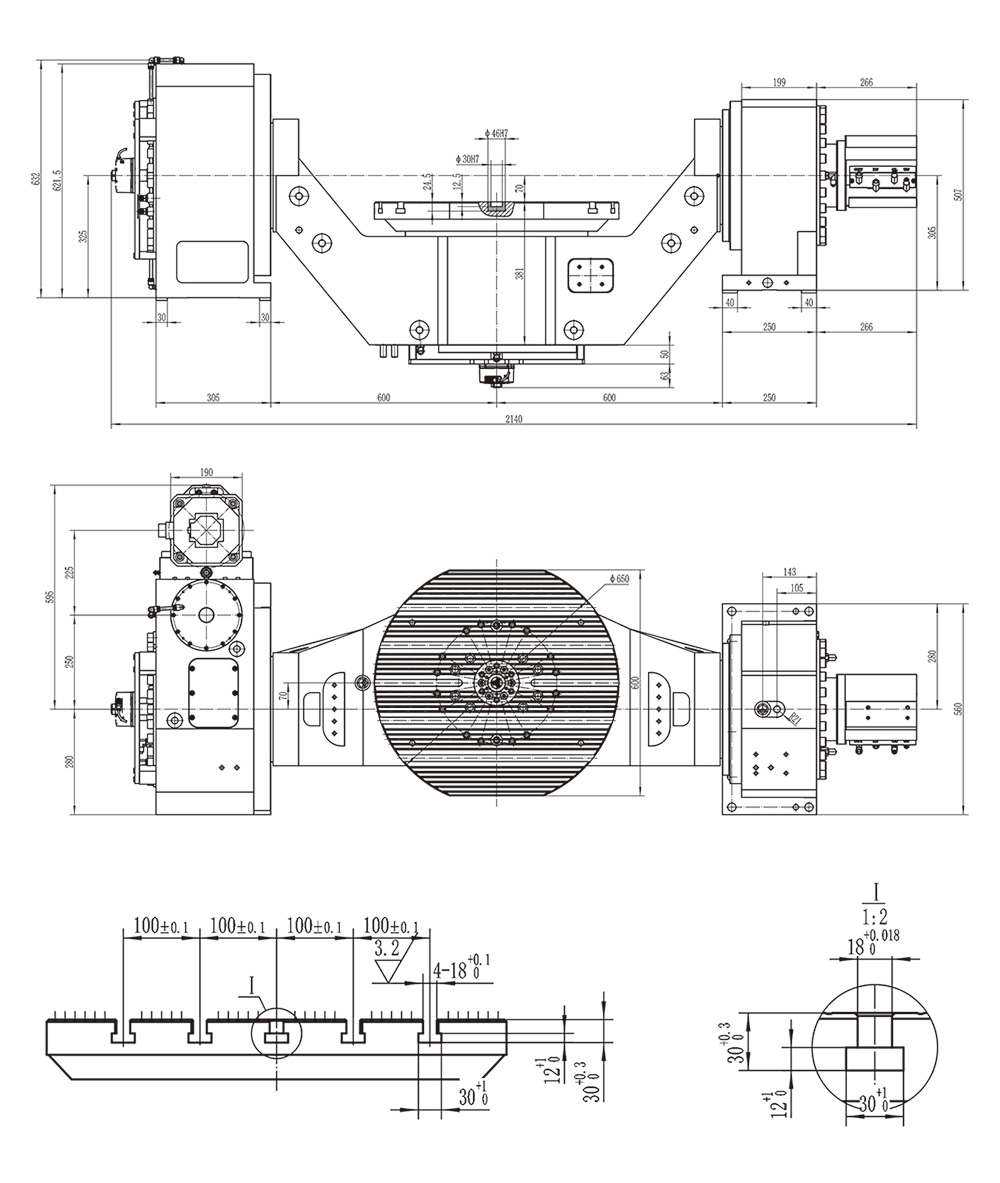

Технические параметры
| ЭЛЕМЕНТ | UNIT | ДВФ6500 | |
| Диаметр лицевой панели | мм | Φ650 | |
| Диаметр центрального отверстия лицевой панели | мм | 30Н7х12,5 | |
| Диаметр отверстия втулки шпинделя | мм | Φ46H7x24,5 | |
| Расстояние между центрами между осью вращения и осью наклона | мм | 70 | |
| Высота от центра оси наклона до поверхности лицевой панели | мм | 70 | |
| Размер Т-образного паза | мм | 18 | |
| Ширина нижней направляющей клавиши | мм | 18ч7 | |
| Вал | Ось наклона±120° | ||
| Минимальный угол установки | град. | 0.001 | 0.001 |
| Точность индексирования | угл.сек. | 6 дюймов | 10 дюймов |
| Повторяемость Точность | угл.сек. | 2 | 2 |
| Метод зажима (Рабочее давление: гидравлический) | кг/см2 | 40 | 40 |
| Зажимной момент | кг-м | 850 | 1200 |
| Модель серводвигателя Fanuc | Конический/прямой вал | ДиС 1300-300-385ХВ-Б | а is40 |
| Коэффициент уменьшения | 1:1 | 1:150 | |
| Максимальная скорость лицевой панели | 50 об/мин | 25 об/мин | |
| Допустимая инерционная нагрузка (горизонтальное использование) | кг.см. сек2 | 180 | |
| Допустимая нагрузка на заготовку 0° по горизонтали | кг | 600 | |
| наклон 0°-90° | кг | 450 | |
| F Допустимая нагрузка при зажатом столе | кгс | 3200 | |
| FXl | кгс. м | 800 | |
| FXl | кгс. м | 370 | |
| Допустимый крутящий момент резания | кг.м | 250 | |
| Вес стола (без двигателя) | кг | 2000 | |
