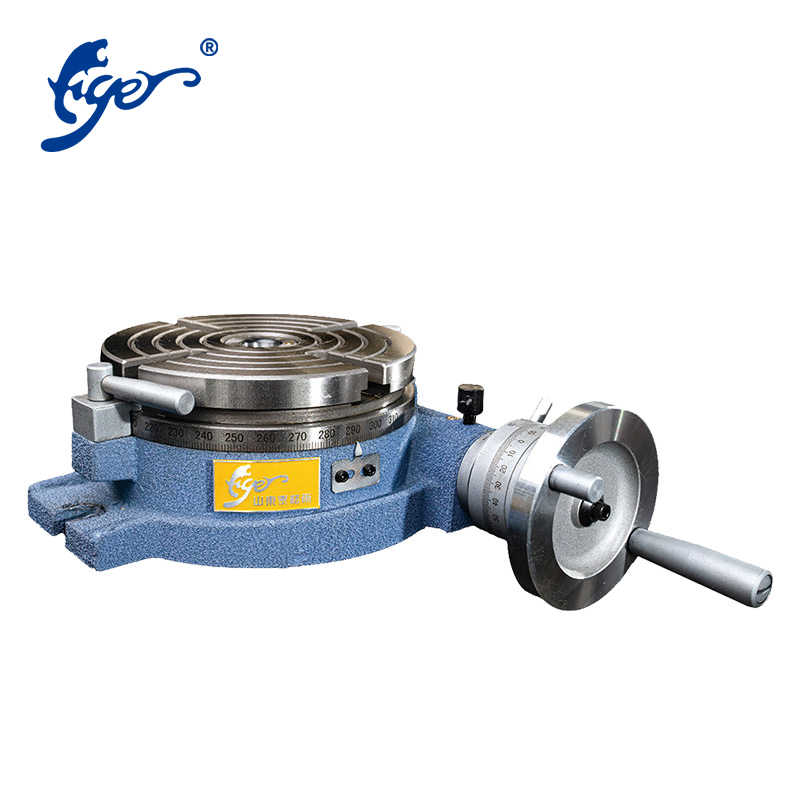

Поворотный стол серии TS
TIGER
TS Series Rotary Table
◆Поворотный стол является одним из важнейших аксессуаров фрезерного станка.Он широко используется для индексного растачивания, резки по кругу. Плоскость кривой круга, сегмент и т. д.
◆В качестве опции, разные таблицы поставляют разные фланцы, фланец будет упакован отдельно, в противном случае разделительные пластины, которые обеспечивают эту опцию, могут индексировать все целые числа от 2 до 66, а также могут индексировать числа от 67 до 132, которые могут быть разделены точно на число 2、 3 и 5.
Технический параметр
Технические характеристики | ТС150А | ТС200А | ТС250А | ТС320А | ТС400А |
Диаметр стола мм | Φ150 | Φ200 | Φ250 | Φ320 | Φ400 |
Конус Морзе центрального отверстия | 2# | 3# | 4# | ||
Ширина Т-соля мм | 14 | 14 | 14 | 16 | |
Соседний угол стола Т-образный паз | 90 | 60 | |||
Ширина установочной шпонки мм | 16 | 16 | 14 | 14 | 18 |
Выпускной стол | 360 | 360 | 360 | 360 | 360 |
Минимальная стоимость Вермье | 10 | 10 | 10 | 10 | 10 |
Точность индексации | 80 | 60 | 60 | 60 | 60 |
Макс.нагрузка кг | 50 | 100 | 150 | 200 | 250 |
Не вес кг | 16.5 | 22.5 | 33.5 | 65 | 125 |
Полная масса ка | 21.5 | 31 | 44.5 | 76 | 145 |
Габаритные размеры мм | 294x243x130 | 400x360x208 | 500x400x210 | 580x480x238 | 750x616x280 |
ТС500А | ТС630А | ТС800А | ТС1000А | ТС1250 | ТС1600 |
Φ500 | Φ630 | Φ800 | Φ1000 | Φ1250 | Φ1600 |
5# | 6# | 6# | 6# | ||
18 | 22 | 22 | 22 | ||
45 | 45 | 45 | |||
18 | 18 | 18 | 18 | 22 | 22 |
360 | 360 | 360 | 360 | 360 | 360 |
10 | 10 | 10 | 10 | 10 | 10 |
60 | 60 | 60 | 60 | 60 | 60 |
300 | 700 | 1200 | 2000 | 3000 | 8000 |
215 | 345 | 800 | 1300 | 1580 | 2500 |
238 | 377 | 855 | 1400 | 1700 | 2700 |
850x730x302 | 995x900x326 | 1175x1090x391 | 430x1224550 | 450x1450450 | 178x178x50 |
Модель | ТС160А | ТС200А | ТС250А | ТС320А | ТС400А |
A | 213 | 280 | 330 | 420 | 500 |
B | 186 | 238 | 286 | 360 | 450 |
C | 260 | 390 | 422 | 480 | 640 |
D | Φ150 | Φ200 | Φ250 | Φ320 | Φ400 |
G | 16 | 16 | 14 | 14 | 18 |
H | 86 | 105 | 97 | 125 | 140 |
J | 12 | 14 | 18 | ||
K | 54 | 85 | 102.5 | 128.5 | 135 |
L | 165 | 211 | 230 | 240 | 345 |
M | МТ2 | МТ3 | МТ4 | ||
P | 27 | 30 | 30.5 | 44 | 50 |
Q | 85 | 115 | 140 | ||
d | Φ17 | Φ23 | Φ31 | ||
h | 6 | 6 |
ТС500А | ТС630А | ТС800А | ТС1000А | ТС1250А | ТС1600А |
610 | 920 | 1000 | 1170 | 1400 | 1700 |
560 | 700 | 890 | 1080 | 1300 | 1664 |
680 | 898 | 1090 | 1295 | 1450 | 1731 |
Φ500 | Φ630 | Φ900 | Φ1000 | 1250 | 1600 |
22 | 22 | 22 | 22 | ||
140 | 160 | 215 | 250 | 290 | 320 |
22 | 30 | 30 | 30 | ||
180 | 295 | 364 | 364 | 530 | 666 |
383 | 488 | 535 | 654 | 6900 | 891 |
МТ5 | МТ6 | МТ6 | МТ6 | ||
65 | 60 | 78 | 108 | 108 | 108 |
140 | 220 | 250 | 250 | 250 | |
Φ50 | Φ50 | Φ55 | Φ55 | ||
12 | 14 | 14 | 14 |
