Функции:

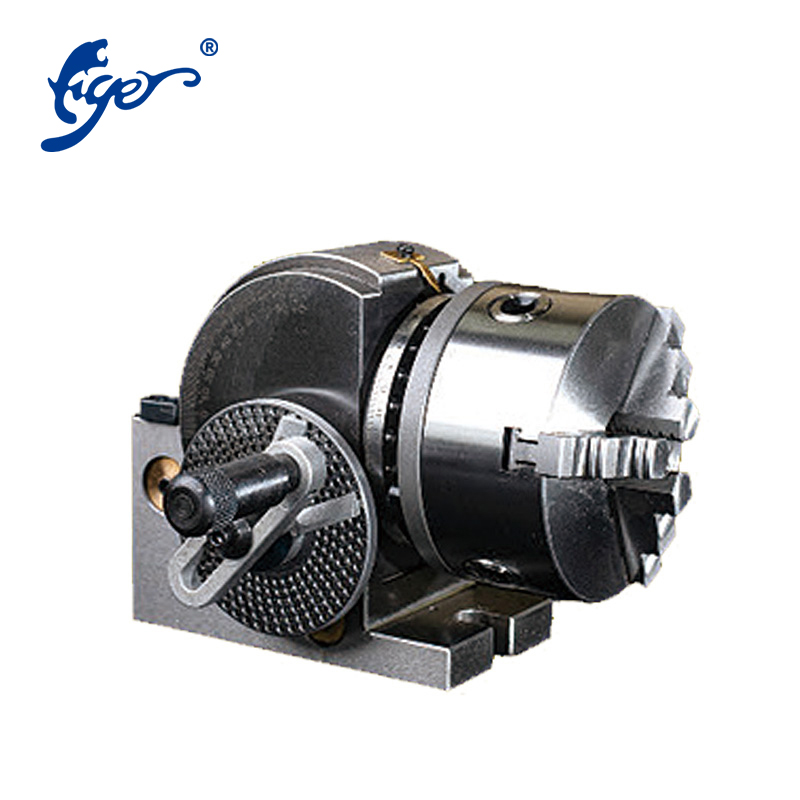

Полууниверсальная делительная головка представляет собой простой индексный центр и может использоваться для прямого и непрямого деления. Завершите обработку шестерни, лица, канавки и не требует аксессуаров, но вся конструкция такая же, как и универсальный тип. 24 отверстия для быстрого разделения могут выполнить 2,3 .46,8,12,24 индексация деления. Прикрепляет 3 разделительную пластину вместе с делительной головкой для непрямого деления в любой индексации деления 2- 50.51-380.
Технический параметр
ПОЛУУНИВЕРСАЛЬНЫЙ ИНДЕКСНЫЙ ЦЕНТР B&S ТИП № 0. № 1 (ГОЛОВКА-БАКА)

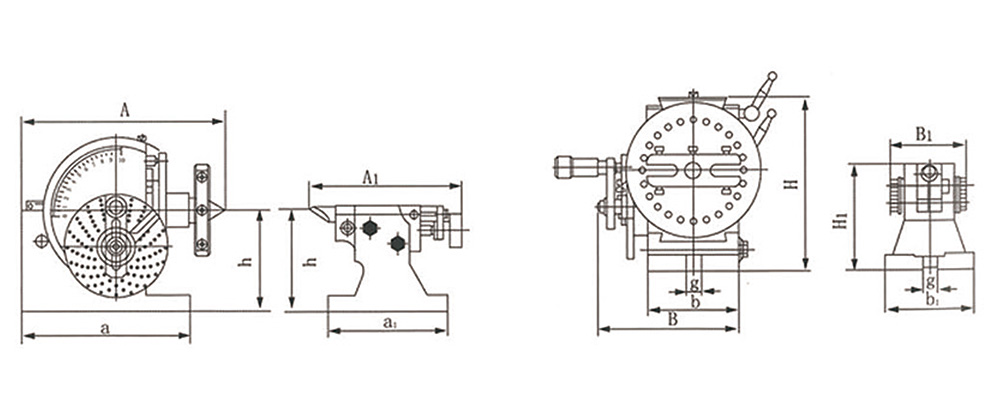

| Модель | A | B | H | h | a | b | 9 | Конусность центра | Диаметр отверстия шпинделя | СЗ (кг) |
| БС-0 | 193 | 140 | 173 | 100 | 166 | 90 | 16 | МТ2 | 18 | 22 |
| 7.59 | 5.51 | 6.81 | 3.93 | 6.53 | 3.54 | 0.63 | Б&С №7 | |||
| БС-1 | 242 | 180 | 220 | 128 | 206 | 113 | 16 | Мт3 | 20 | 35.8 |
| 9.52 | 6.61 | 8.66 | 5.04 | 8.11 | 4.45 | 0.63 | Б&С №9 |

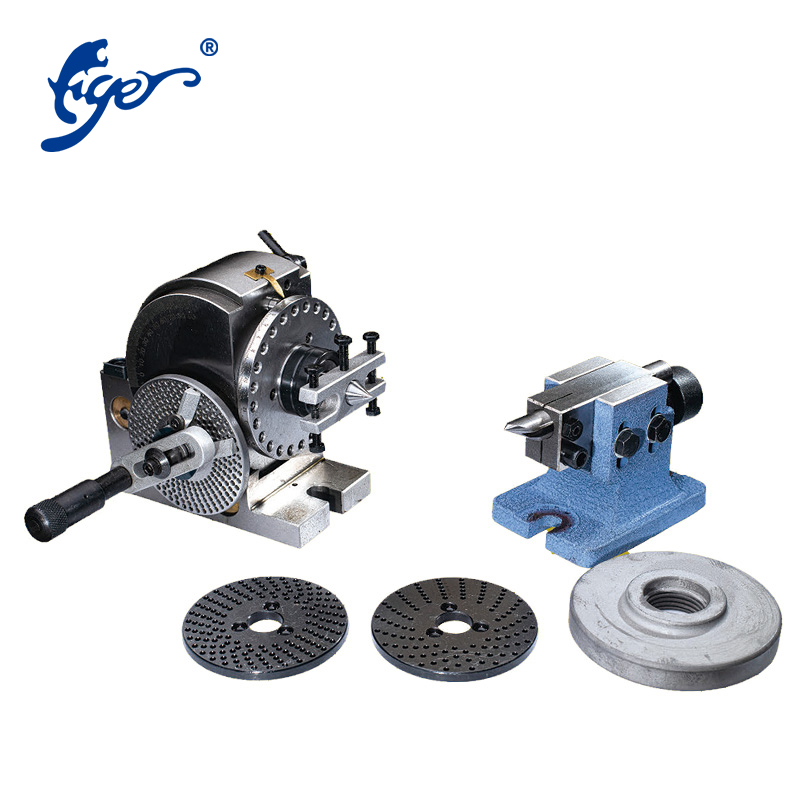

СТАНДАРТНЫЕ АКСЕССУАРЫ
Разделительная пластина ABC
Количество отверстий разделительной пластины (передаточное число червячной передачи 1:40)
Единица измерения: мм
| Количество дыра | ПластинаА | 15 | 16 | 17 | 18 | 19 | 20 |
| ПластинаБ | 21 | 23 | 27 | 29 | 31 | 33 | |
| ПластинаC | 37 | 39 | 41 | 43 | 47 | 49 |
ПОЛУУНИВЕРСАЛЬНЫЙ ИНДЕКСНЫЙ ЦЕНТР B8S ТИП № 0, № 1 (ГОЛОВНАЯ БАБКА)
Единица измерения: мм
| Модель | А1 | Б1 | H1 | h | а1 | б1 | г1 | СЗ (кг) | Обмер м² |
| БС-0 | 180 | 78 | 107 | 100 | 130 | 92 | 16 | В комплекте с разделительной головкой | |
| 6.89 | 3.42 | 4.21 | 3.93 | 3.93 | 3.62 | 0.63 | |||
| БС-1 | 183 | 87 | 128 | 128 | 175 | 124 | 16 | В комплекте с разделительной головкой | |
| 7.20 | 3.42 | 5.39 | 5.04 | 5.04 | 4.33 | 0.63 | |||
