TIGER
F12

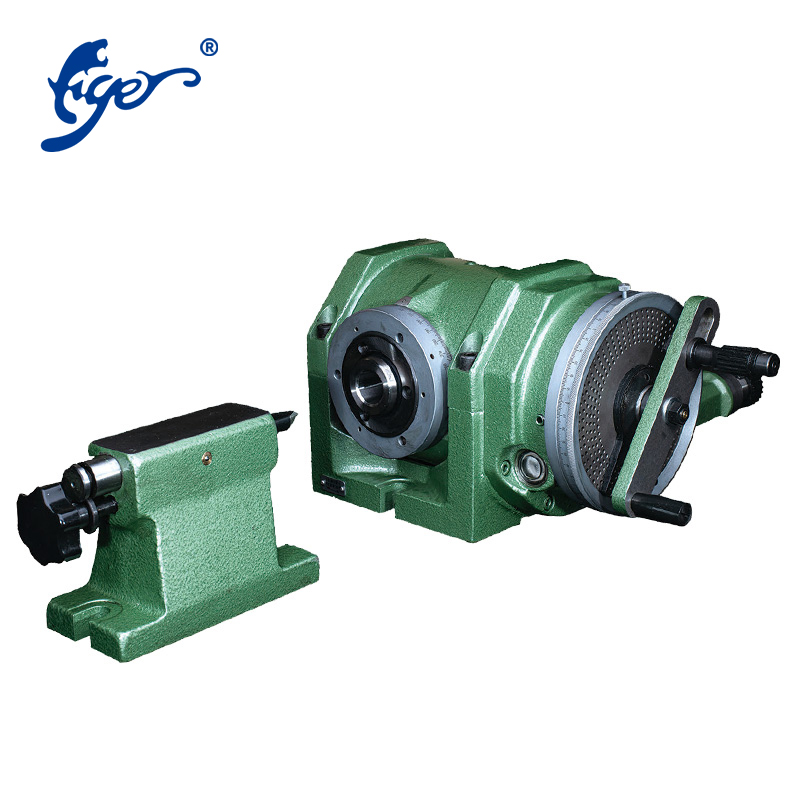

◆Полууниверсальная делительная головка серии F12 является одним из наиболее важных приспособлений для фрезерной машины. Ее можно использовать для простой индексации и разделения круга на любые равные части и т. д.
◆Серия F12 с правым маховиком.
Технический параметр
Технические характеристики предметы | F12100 | F12125 | F12160 | F12200 | F1226D | F12300 | F12400 | F12500 | |
Высота центра мм | 100 | 125 | 160 | 200 | 260 | 300 | 400 | 500 | |
Поворотный угол шпинделя из горизонтального положения в вверх | ≤95° | ≤95° | ≤95° | ≤95 | ≤95 | ≤95° | ≤95° | ≤95° | |
Горизонтальное положение (внизу) | ≤5° | ≤5° | ≤5° | ≤5° | ≤5° | ≤5° | ≤5° | ≤5° | |
Вращающийся ангел веретена за один полный оборот разделительная ручка | 9(540рад, каждый) | ||||||||
Мин.чтение нониуса | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | |
Червячное радио | 1:40 | 1:40 | 1:40 | 1:40 | 1:40 | 1:40 | 1:40 | 1:40 | |
Конусность отверстия шпинделя | МТ3 | МТ4 | МТ4 | МТ4 | МТ6 | МТ6 | МТ6 | МТ5 | |
Ширина фиксирующей клавиши мм | 100 | 18 | 18 | 18 | 18/20 | 18/20 | 18/20 | 18/20 | |
Диаметркороткий конус шпиндельной розы для монтажного фланца мм | 41.275 | 53.975 | 53.975 | 53.975 | 52.563 | 52.563 | 52.563 | 106.375 | |
Номера отверстий в разделительной пластине | 1-я тарелка | 24.25.28.30.34.37.38.41.42.43 | |||||||
2-я пластина | 46.47.49.51.53.54.57.58.59.62.66 | ||||||||
Индивидуальная ошибка индексации шпинделя для одна полная переоценка ручки для дайвинга | ±45 | ±45 | ±45 | ±45 | ±45 | 80 | 80 | 80 дюймов | |
Накопить ошибку на любой 1/4 периферии шпинделя. | ±1 | ±1 | ±1 | ±1 | ±70 | ±70 | ±70 | ±70 | |
Макс.подшипник кг | 100 | 130 | 130 | 130 | 100 | 130 | 130 | 130 | |
Вес нетто, кг | 57 | 83.5 | 100 | 130 | / | / | / | / | |
Общий вес, кг | 69 | 96 | 114 | 140 | / | / | |||
Габаритные размеры мм | 616 495255 | 96 460310 | 114 535342 | 140 53534 | / | / | / |

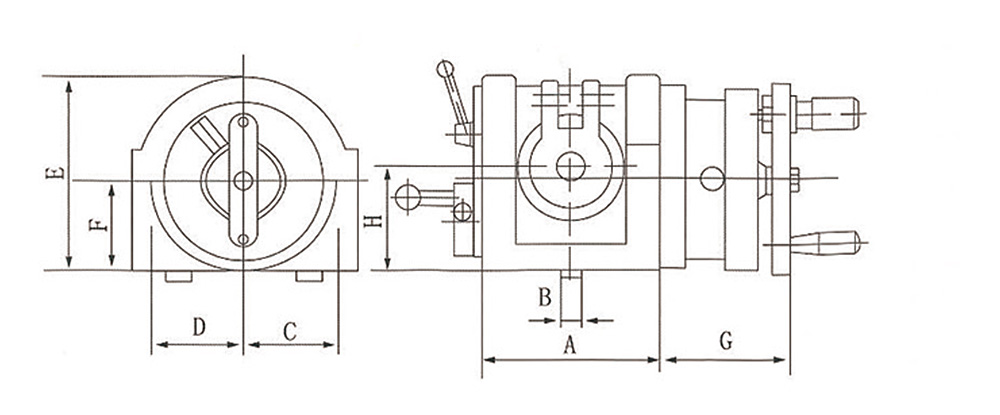

Модель | A | B | C | D | E | F | G | H | L | M | N | 0 | P |
F121000A | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F12125A | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F12160A | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F12200A | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
F12500 | 490 | 22 | 300 | 330 | 790 | 500 | 160 | 500 |
