F11
TIGER
F11

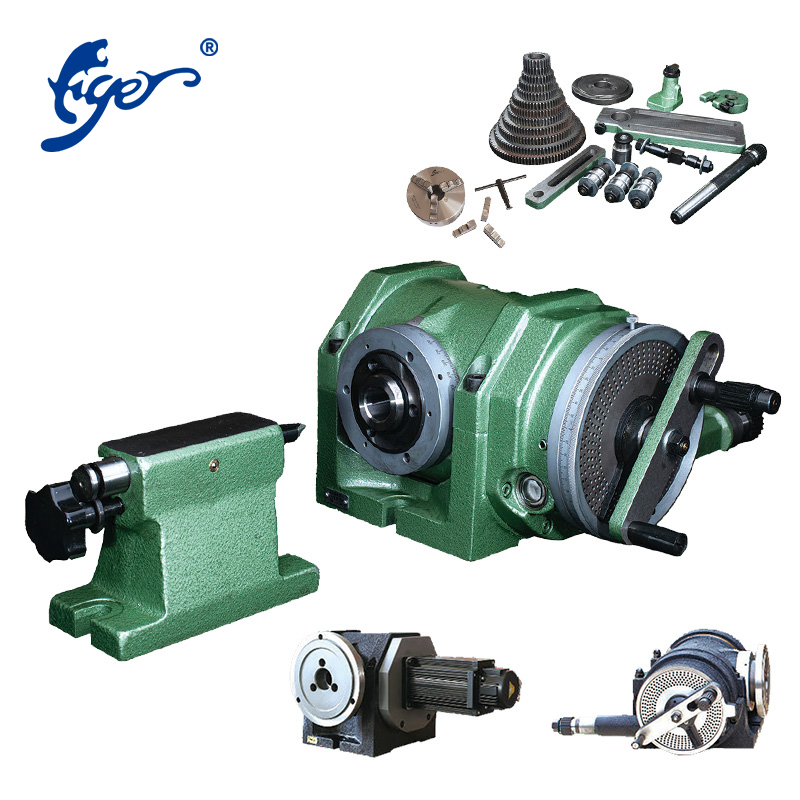

1. Универсальная делительная головка типа F11100A, F11125A, F1160A, F11200A является одним из наиболее важных приспособлений для фрезерного станка. С помощью этой делительной головки заготовка, удерживаемая между центрами или на патроне, может поворачиваться на любой угол по желанию, и периферия заготовки может быть разделена на любые части равных частей. С помощью всех видов фрез делительная головка также может помочь фрезерному станку выполнить фрезерную операцию для рифленой прямозубой шестерни, спиральной шестерни, спиральной канавки, архимедовского кулачка, винтовой фьюты и т. д.
2. Делительная головка оснащена лицевой пластиной, которую можно установить на переднюю часть шпинделя. Заготовку можно установить на лицевую панель. Таким образом, резку можно выполнять с 4-х сторон заготовки. 3. tF11125C, F11160C предназначены для По особым требованиям клиентов вал улучшается, чтобы выдерживать большие нагрузки. 4. Универсальная делительная головка типа F11160AL, F11125AL, F11160AL аналогична конструкции, а рабочая ручка расположена слева.
Технический параметр
Технические характеристики предметы | ОЗ80 | F11100A | F11125A | F11160A | F11200A | |
Высота центра мм | 80 | 100 | 125 | 160 | 200 | |
Угол поворота шпинделя от горизонтального вверх | ≤90° | ≤95° | ||||
Горизонтальное положение (вниз) | ≤6 | ≤5° | ||||
Угол поворота шпинделя на один полный оборот разделительной ручки | 9(540град: 1 шт.) | |||||
Мин.чтение нониуса | 10° | |||||
Передаточное число червячной передачи | 1:40 | |||||
Конусность отверстия шпинделя | МТ3 | МТ4 | ||||
Ширина установочной шпонки мм | 14 | 18 | ||||
Диаметр короткого конуса шпинделя для монтажного фланца мм | 36.54 | 41.275 | 53.975 | 53.975 | 53.975 | |
Количество отверстий в разделительной пластине | 1-я тарелка | 24.25.28.30.34.37.38.39.41.42.43 | ||||
2-я тарелка | 46.47.49.51.53.54.57.58.59.62.66 | |||||
Менять скоростную передачу | Модуль | 1.5 | 2 | |||
Номера зубов | 25.30.35.40.50.55.30.70.80.90.100 | |||||
Индивидуальная погрешность индексации шпинделя за один полный оборот рукоятки для погружения | ±45 | |||||
Накопить ошибку на любой 1/4 периферии шпинделя. | ±1 | |||||
Макс.подшипник кг | 80 | 100 | 130 | 130 | 130 | |
Вес нетто кг | 36 | 67 | 101.5 | 113 | 130 | |
Общий вес кг | 45 | 79 | 111.5 | 125 | 140 | |

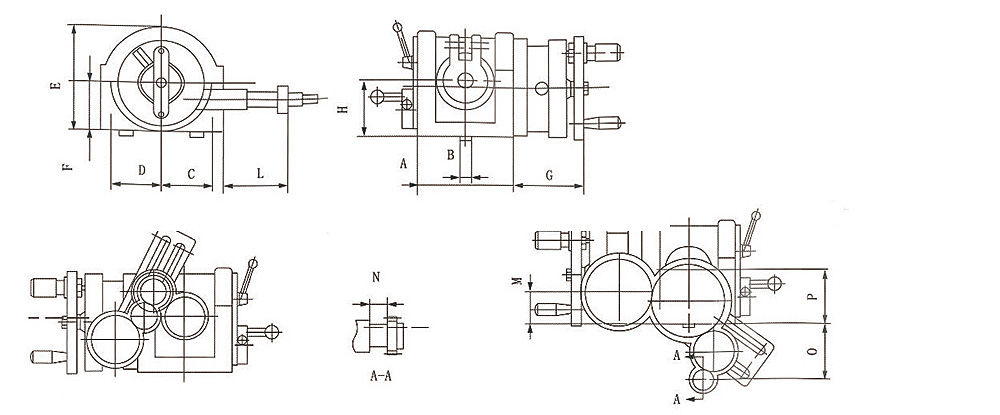

Габаритные размеры мм | 542×403×220 | 616×465×265 | 635×530×530 | 710×535×342 | 710×535×342 | |
