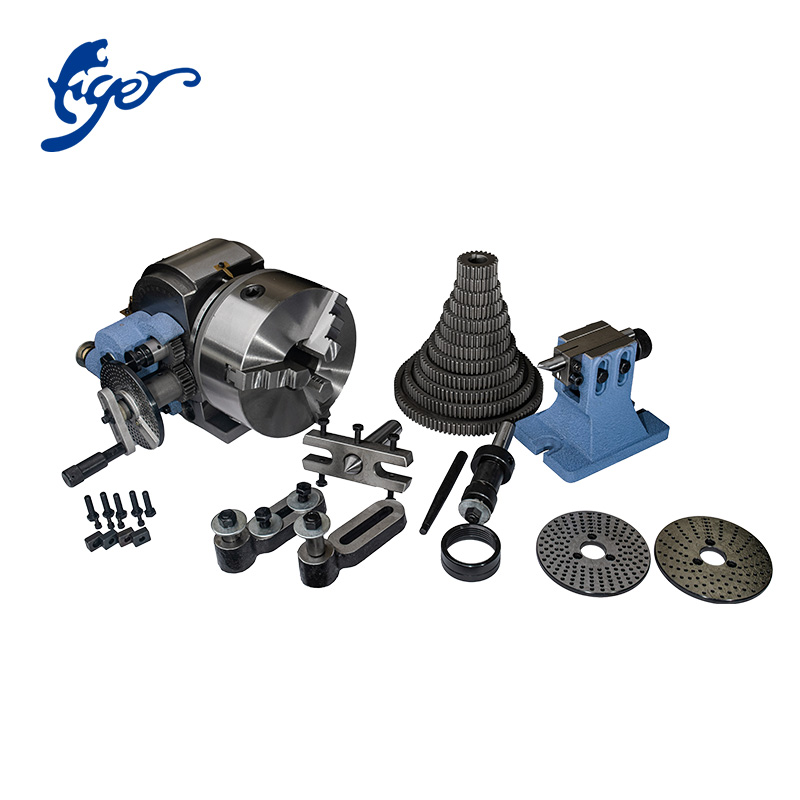

Универсальная делительная головка (указательный центр) была разработана для выполнения всех типов зуборезки. Прецизионное деление и спиральное слово с большей точностью и эффективностью, чем раньше: центральная поверхность может регулироваться от высоты 90 до депрессии 10, что подходит для высоких стандартов проверки и испытаний. Чтобы удовлетворить клиентов, червячная передача рассчитана на 1:40.
Выбирать
СТАНДАРТНЫЕ АКСЕССУАРЫ
Разделительная пластина ABC
Номера разделительных отверстий
(передаточное число червячной передачи 1:40)
Универсальный индексный центр B&s № 2 (головка бабки)

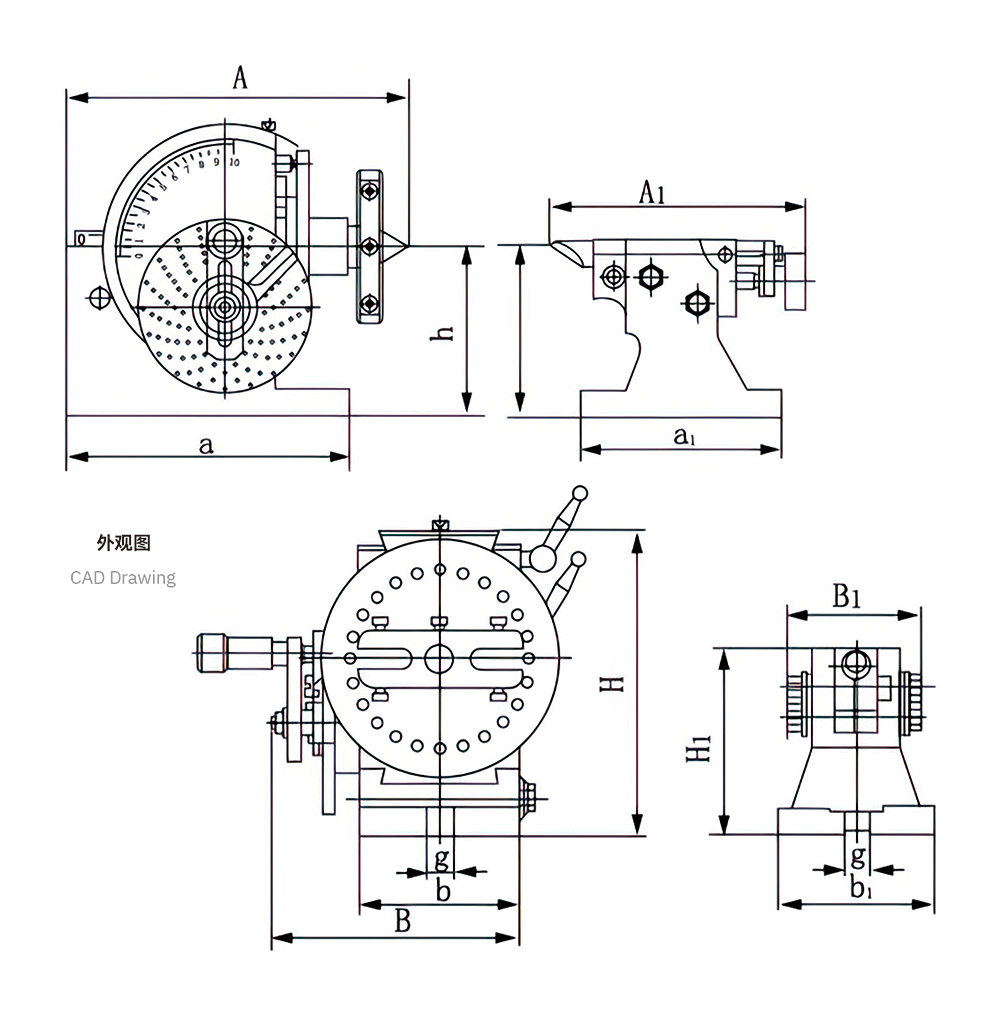

Технические параметры
Универсальный индексный центр B&s № 2, (головка) Единица измерения: мм/дюйм
| Модель | A | B | H | h | a | b | g | Конус рабочего отверстия | СЗ (кг) |
| БС-2 | 370 | 280 | 236 | 133 | 212 | 134 | 16 | МТ4 | 83 |
| 14.57 | 11.02 | 9.29 | 5.24 | 8.35 | 5.28 | 0.63 | Б&С №10 |
Universalindex Center B&s № 2, (задняя бабка) Единица измерения: мм/дюйм
| Модель | А1 | Б1 | H1 | ч1 | а1 | б1 | г1 | СЗ (кг) | Обмер м³ |
| БС/2 | 183 | 87 | 156 | 133 | 175 | 122 | 16 | В комплекте с разделительной головкой | |
| 7.2 | 3.42 | 6.14 | 5.24 | 6.89 | 4.8 | 0.63 | |||
| Номера отверстий | ПластинаА | Пластина Б | ПластинаC |
| 15 | 21 | 23 | |
| 16 | 23 | 39 | |
| 17 | 27 | 41 | |
| 18 | 29 | 47 | |
| 19 | 31 | 49 | |
| 20 | 33 | 43 |
