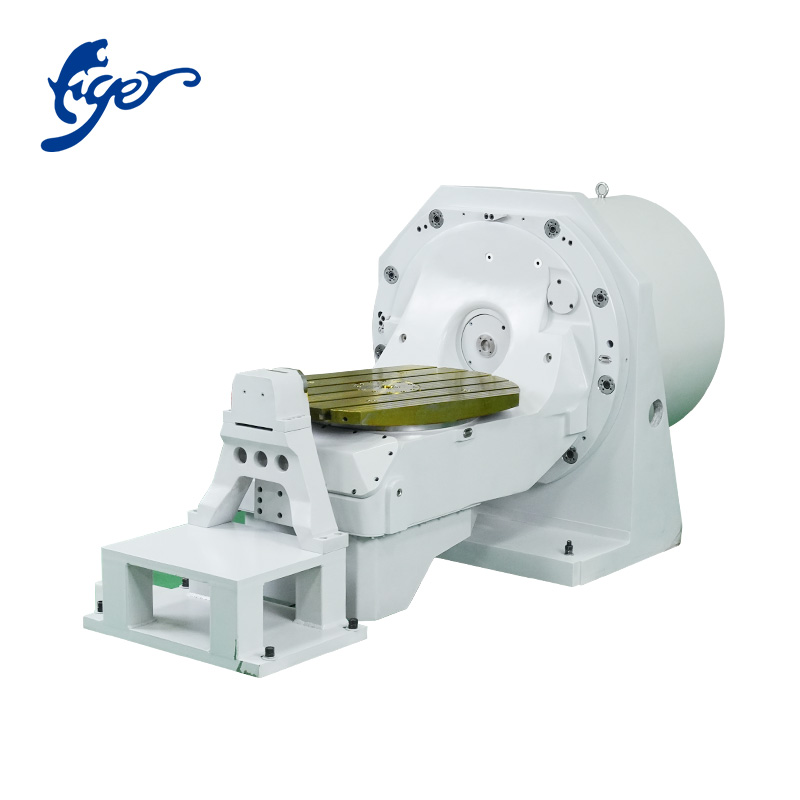

Ось B и ось C используют двойной зубчатый механизм с защитой от люфта, обеспечивающий высокую нагрузочную способность трансмиссии и плавную работу.
Подходит для тяжелых работ по резке. Полное управление с обратной связью обеспечивает возможность точной обработки.
Может быть легко интегрирован с комплексными решениями для 5-осевых вертикальных обрабатывающих центров.

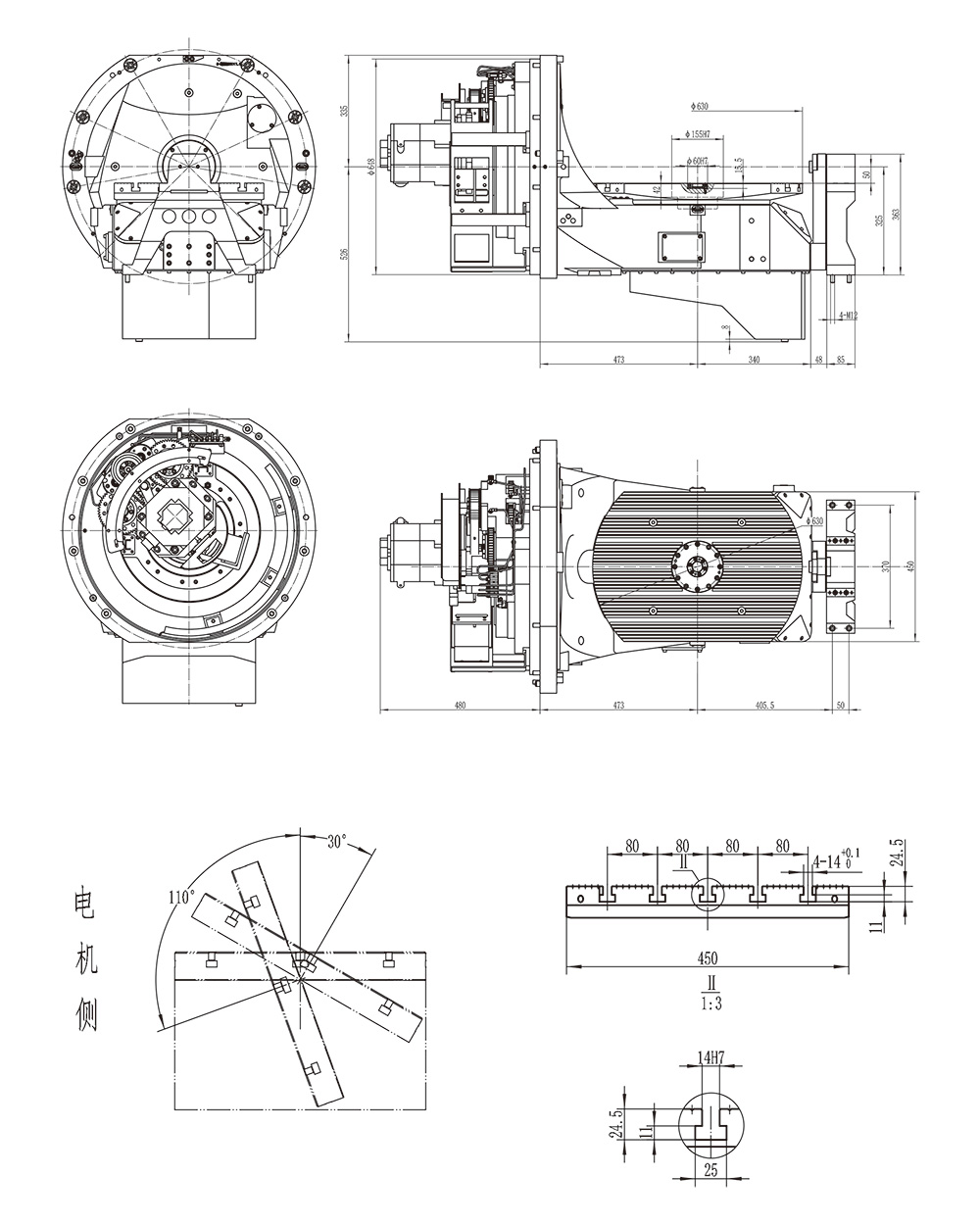

Технические параметры
| ЭЛЕМЕНТ | UNIT | ДЕФ-5005 | ||
| Диаметр лицевой панели | мм | Φ630 | ||
| Диаметр центрального отверстия лицевой панели | мм | Φ155H7X42 | ||
| Диаметр отверстия втулки шпинделя | мм | 60Н7х15,5 | ||
| Высота от центра оси наклона до поверхности лицевой панели | мм | 50 | ||
| Размер Т-образного паза | мм | 5-14H7 | ||
| Модель спецификации углового энкодера | ось А | RCN2391 | ||
| ось C | RCN2391 | |||
| Вал | Ось вращения: 360° | Ось наклона: от -30° до +110°. | ||
| Минимальный угол установки | град. | 0.001 | 0.001 | |
| Точность индексирования | угл.сек. | 5 дюймов | 9 дюймов | |
| Повторяемость Точность | угл.сек. | 2' | 2' | |
| Метод зажима (Рабочее давление: гидравлический) | кг/см2 | 6 | 6 | |
| Зажимной момент | кг-м | 600 | 930 | |
| Модель серводвигателя Fanuc | Прямой вал | аис12 | а22и | |
| Коэффициент уменьшения | 1:160 | 1:144 | ||
| Максимальная скорость лицевой панели | 25 об/мин | 25 об/мин | ||
| Допустимая инерционная нагрузка (горизонтальное использование) | кг.см. сек2 | 140 | ||
| Допустимая нагрузка на заготовку | 0° по горизонтали | кг | 400 | |
| наклон 0°-90° | кг | 250 | ||
| Допустимая нагрузка с зажатым столом | F | кгс | 2200 | |
| FXl | кгс.м | 400 | ||
| FXl | кгс.м | 250 | ||
| Допустимый крутящий момент резания | кг.м | 200 | ||
| Вес стола (без двигателя) | кг | 880 | ||
