ФУНКЦИИ
◆Отливка из салида миханита. Специально разработанная конструкция для катания и растачивания.
◆Закаленная и шлифованная 24-позиционная пластина.
◆Закаленная и шлифованная червячная передача.
◆Прецизионный стальной шпиндель.
◆Надежный тормоз колодочного типа, обеспечивающий максимальную точность фрезерования.
+360°Градуированное кольцо.
◆Хромированное градуированное кольцо с пятиминутным нониусом.
Центральное сквозное отверстие большое, чтобы подходить для больших и длинных заготовок. + Используется ключевой направляющий блок. Центр можно корректировать быстро и точно.
◆Эксцентриковый корпус червяка для расцепления шпинделя.
◆Когда патрон снят, устройство можно использовать как поворотный стол горизонтального и вертикального типа.
◆Рукоятка управления червячным редуктором поворотного стола
соотношение 1:90
◆Горизонтальное и вертикальное монтажное положение.
Технический параметр
| ТОЧНОСТЬ для CS-68 CS-6,8 | ДОПУСК(Макс.) |
| Параллельность поверхности стола основанию | .0006.015м/м |
| Осевое перемещение корпуса стола | .0006.015м/м |
| Истинное управление центральным боссом | 0004'.01м/м |
| Квадрат основания к углу грани за 12 дюймов. | 0008'.02м/м |
| Точность позиции | 45 сек. |
| MODEL НЕТ. | Чак | Лицевая панель | ||||
| Внешний Диам. | Сквозное отверстие Диам. | Внутренняя челюсть | Внешняя челюсть | Внешний диаметр. | Толщина | |
| CS-6 | 167 6.30 | 50 1.57 | 4-60 0,12~2,17 | 55-150 2.17-5.71 | 205 8.07 | 42 1.57 |
| CS-8 | 210 7.87 | 63 2.56 | 4-85 0,16~3,35 | 65-200 2,55-7,87 | 254 10 | 42 1.65 |

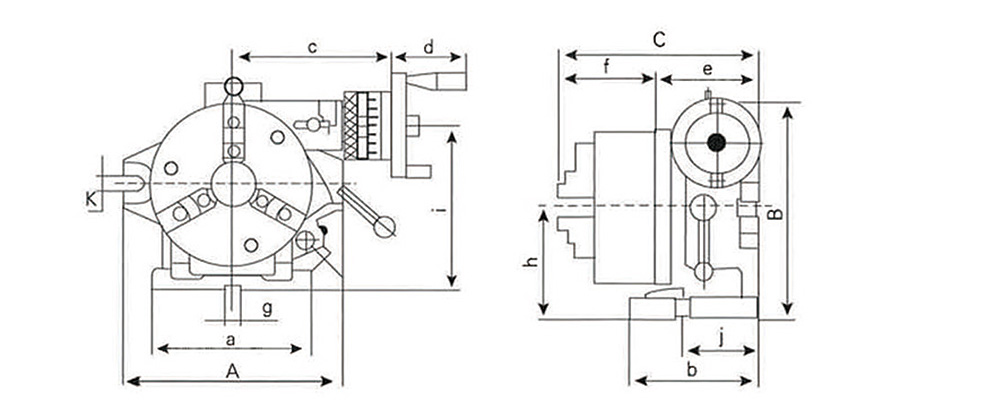

| MODEL НЕТ. | Гид Блокировать | Турель Дыра Дла | A | B | C | a | b | C | d | e | f | 9 | h | i | j | k | Валовой Масса кг/фунтов |
| CS-6 | 16 0.63 | 50 1.97 | 250 9.84 | 238 9.37 | 220 8.15 | 182 7.17 | 140 5.51 | 186 7.32 | 96 3.66 | 112 4.41 | 105 2.56 | 16 0.63 | 122 4.80 | 191 7.52 | 80 3.15 | 16 0.63 | 3 70 |
| CS-8 | 16 0.63 | 63 2.48 | 325 12.60 | 300 11.57 | 267 9.27 | 236 9.06 | 160 6.30 | 220 9.27 | 96 3.66 | 126.5 4.99 | 137 2.95 | 16 0.63 | 155 6.10 | 234.67 9.24 | 95 3.74 | 18 0.79 | 52 114 |
