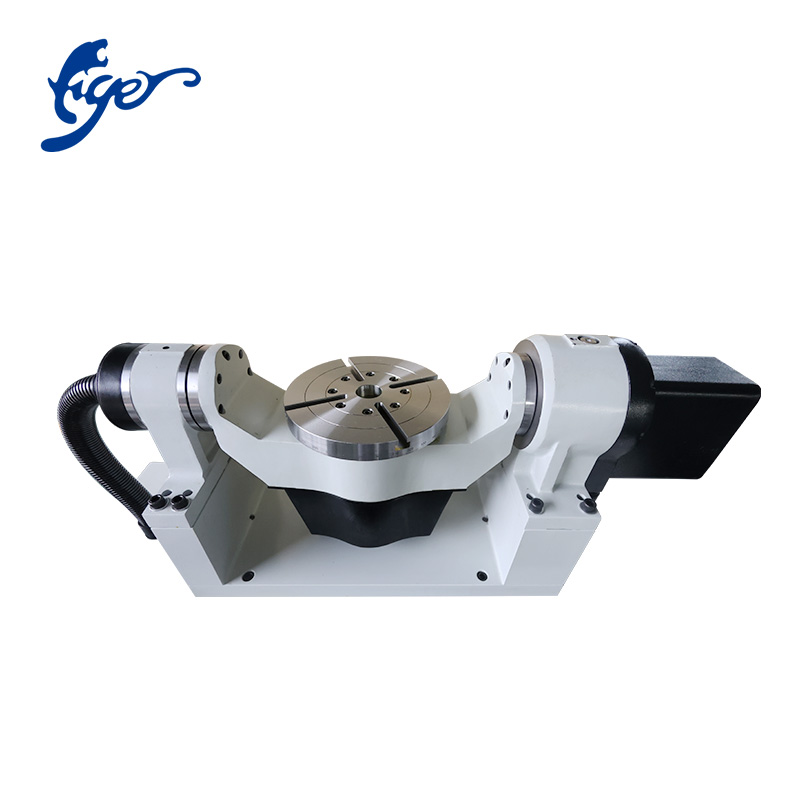

● Пятисторонняя обработка: комбинация осей A/C позволяет выполнять пятистороннюю обработку за один установ, исключая ошибки при перепозиционировании;
● Компактная конструкция: Гармоничная конструкция привода идеальна для легкой обработки;
● Не требует технического обслуживания: не требуется регулярная замена масла, что сокращает время простоя и эксплуатационные расходы;
● Высокая степень защиты: полностью герметичная конструкция, устойчивая к маслам и коррозии, пригодная для суровых условий эксплуатации.
Технические параметры
| ЭЛЕМЕНТ | UNIT | Модель ТР250-400 | |
| Диаметр стола | мм | φ250 | |
| Диаметр центрального отверстия стола | мм | φ40×20 | |
| Высота от основания до поверхности стола | мм | 150 | |
| Размер Т-образного паза | мм | 4-12Н7 | |
| Ширина ключа базовой направляющей | мм | 14ч7 | |
| Ось | - | Вращающаяся ось | Ось наклона ±110° |
| Мин. угол индексации | градус | 0.001 | 0.001 |
| Точность индексации | дуга. сек. | 60 дюймов | 60 дюймов |
| Повторяемость | дуга. сек. | 8 дюймов | 8 дюймов |
| Модель серводвигателя (FANUC) | - | α iF4/β is8 | α iF8 |
| Модель серводвигателя (Mitsubishi ) | - | ХГ/ХФ-104 | ХГ/ХФ-104 |
| Коэффициент уменьшения | - | 1-100 | 1-100 |
| Макс. скорость стола | об/мин | 30 | 30 |
| Допустимый момент инерции нагрузки | кг.см.сек² | 8.13 | |
| Допустимая нагрузка на заготовку (0° по горизонтали) | кг | 60 | |
| Допустимая нагрузка на заготовку (наклон 0°~90°) | кг | 35 | |
| Допустимая нагрузка F | кгс | 600 | |
| Допустимая нагрузка F×l | кгс.м | 40 | |
| Допустимая нагрузка F×l | кгс.м | 25 | |
| Допустимый крутящий момент резания | кг.м | 25 | |
| Вес стола (без двигателя) | кг | 70 | |
