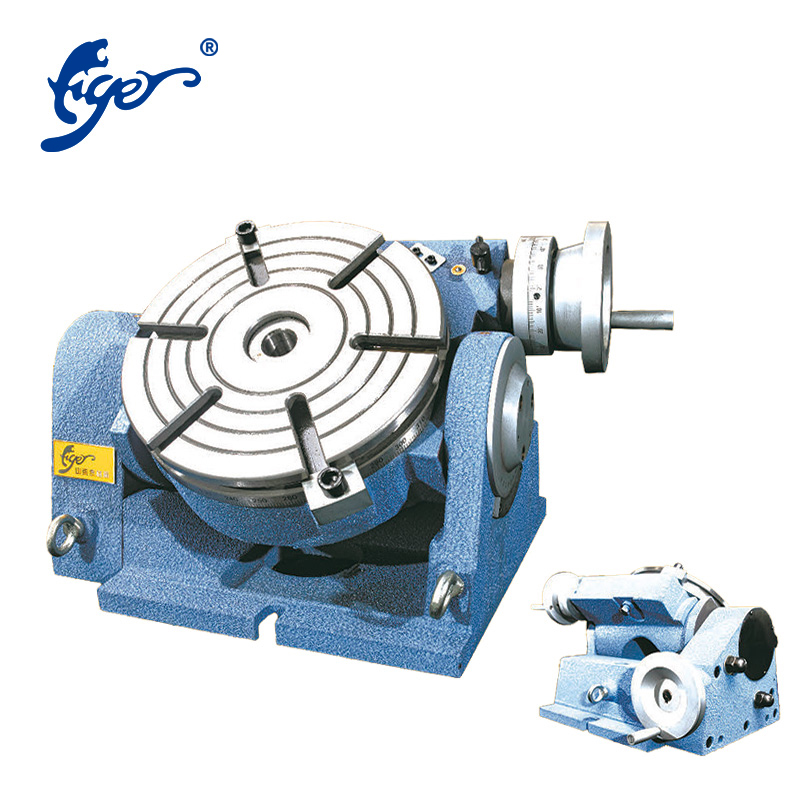

◆ Наклонно-поворотные столы являются одним из основных аксессуаров для фрезерно-расточных станков. Их можно использовать для
обработка косого отверстия или поверхности и отверстия составного угла за один установ. Кроме того, он сконструирован таким образом, чтобы его можно было использовать в вертикальном положении для выполнения центральных работ с задней бабкой.
◆Этот стол можно наклонить в любое положение от 0 до 0,90° и зафиксировать.
◆Фланец для подключения спирального патрона поставляется отдельно и упаковывается отдельно. По специальному заказу дополнительные разделительные пластины позволяют оператору точно разделить вращение зажимной поверхности на 360 градусов на части от 2 до 66, причем все числа делятся на 2. ,3 и 5 от 67-132.
Технический параметр
| Технические характеристики предметы | ТСК250 | ТСК320 | ТСК400 | ТСК630 | ТСК1250 |
| Диаметр стола мм | Φ250 | Φ320 | Φ400 | Φ630 | Φ1250 |
| Конус Морзе центрального отверстия | 3# | 4# | 通孔120 | 70 | |
| Ширина Т-образного паза, мм | 14 | 14 | 16 | 18 | 22 |
| Мадулы червячных и червячных передач | 1.5 | 2 | 2.5 | 5.5 | |
| Ширина установочной шпонки мм | 18 | 18 | 22 | 22 | |
| Прилегающий угол Т-образного паза | 60° | 45° | 45° | ||
| Передаточное число червячной передачи | 1:120 | 1:120 | 1:180 | ||
| Выпускной стол | 360° | 360 | 360 | ||
| Угол наклона | 0~90° | 0°-90° | 0°-90° | ||
| Показания маховика | 1 ' | 1 ' | 1 ' | ||
| Минимальное значение Вернье | 10 дюймов | 10 дюймов | 10 дюймов | ||
| Минимальное показание наклонного нониуса | 2' | 2' | 2' | ||
| Точность индексации | 60 дюймов | 60 дюймов | 60 дюймов | ||
| Макс.подшипник (со столом по горизонтали), кг | 200 | 250 | 300 | 1000 | 2000 |
| Макс.подшипник(со столом верт.)кг. | 100 | 125 | 150 | 500 (含托架) | 5000 (含托架) |
| Общий вес кг | 80 | 135 | 280 | 700 | 2800 |
| Вес нетто кг | 93 | 150 | 305 | 780 | 3000 |
| Габаритные размеры мм | 550x430x330 | 630x490x950 | 830x600x460 | 1280x820x670 | |
| ТСК250 | ТСК320 | ТСК400 | ТСК630 | ТСК1250 | |
| A | 320 | 380 | 460 | 670 | 1230 |
| B | 265 | 330 | 410 | 1000 | 1638 |
| C | 240 | 245 | 280 | Φ630 | 1250 |
| D | Φ250 | Φ320 | Φ400 | 22 | 30 |
| E | 18 | 18 | 600 | 795 | |
| F | 210 | 241 | 280 | 365 | 700 |
| H | 150 | 175 | 217 | 480 | 908 |
| L | 230 | 265 | 320 | 120 | 通孔70 |
| M | МТ3 | МТ4 | |||
| P | 40 | 40 | 100 | 100 | |
| D | Φ23 | 31 | 160 | 120 | |
| H | 6 | 6 | 6 | 30 | |
