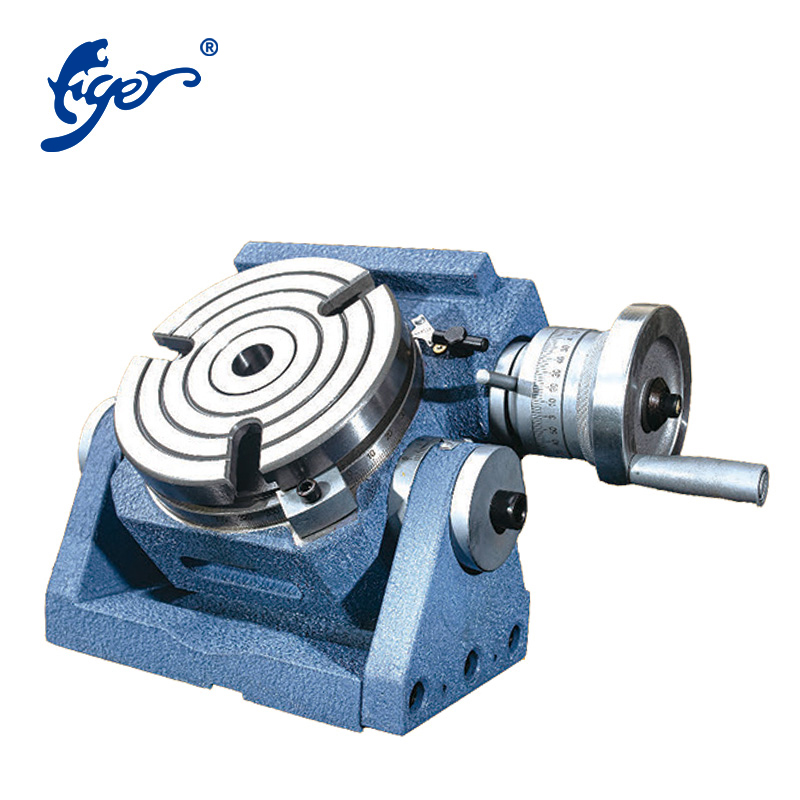

◆ Наклонно-поворотные столы являются одним из основных аксессуаров для фрезерно-расточных станков. Их можно использовать для
обработка косого отверстия или поверхности и отверстия составного угла за один установ. Кроме того, он сконструирован таким образом, чтобы его можно было использовать в вертикальном положении для выполнения центральных работ с задней бабкой.
◆Этот стол можно наклонить в любое положение от 0 до 0,90° и зафиксировать.
◆Фланец для подключения спирального патрона поставляется отдельно и упаковывается отдельно. По специальному заказу дополнительные разделительные пластины позволяют оператору точно разделить вращение зажимной поверхности на 360 градусов на части от 2 до 66, причем все числа делятся на 2. ,3 и 5 от 67-132.
Технический параметр
Технические характеристики предметы | ТСК3» | ТСК4» | ТСК5» | ТСК6» | ТСК8» |
Диаметр стола мм | 中75 | 中110 | 中127 | 中150 | 中200 |
Конус Морзе центрального отверстия | / | 2# | 2# | 2# | 3# |
Ширина Т-сиотмм | 8 | 12 | 12 | 14 | 14 |
Модули червяка и червячной передачи | 1 | 1 | 1 | 1 | 1.5 |
Ширина стопорного ключа мм | 16 | 16 | 16 | 16 | 16 |
Прилегающий угол Т-образного паза | 90° | 120° | 120° | 90° | 90° |
Передаточное число червячной передачи | 1:36 | 1:72 | 1:72 | 1:90 | 1:90 |
Выпускной стол | 360° | 360° | 360° | 360° | 360° |
Угол наклона | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
Показания маховика | 1 | 2 | 2 | 2 | 1' |
Минимальное значение нониуса | 20 | 20 | 20 | 20 | 10 дюймов |
Минимальное показание наклонного вемера | 2° | 2° | 2° | 2° | 2° |
Точность индексации | 80 | 60 | 60 дюймов | 60 | 60 дюймов |
Вес нетто, кг | 7 | 15 | 16 | 19 | 38 |
Общий вес, кг | 7.5 | 17 | 18 | 21 | 41 |
Габаритные размеры мм | 260x160x140 | 300x200x180 | 320x200x190 | 340x250x185 | 400x300x240 |
ТСК3» | ТСК4» | ТСК5» | ТСК6» | ТСК8» | |
A | 95 | 142 | 145 | 180 | 230 |
B | 115 | 175 | 190 | 215 | 280 |
C | 130 | 150 | 150 | 160 | 200 |
D | 75 | 110 | 127 | 150 | 200 |
F | 65 | 85 | 115 | 125 | 160 |
H | 72 | 65 | 85 | 65 | 100 |
L | 120 | 130 | 140 | 125 | 170 |
M | / | МТ2 | МТ2 | МТ2 | МТ3 |
P | 50 | 5 | 50 | 50 | 70 |
